Popis produktů
|
Značka |
Název produktu |
Model |
Číslo dílu |
|
Hitachi |
Pásový válec |
EX1800 |
9173146 |
Podrobnosti o produktu
|
Název produktu |
Pásový válec |
|
Číslo dílu |
9173146 |
|
Původ |
Japonsko |
|
Název značky |
KÁMEN |
|
Model |
EX1800 |
|
Cena |
Dohodnutelné |
|
Podrobnosti o balení |
Standardní exportní balení |
|
Dodací lhůta |
0-30 dní |
|
Platební lhůta |
L/C, T/T |
|
Cenový termín |
FOB, CIF, CFR |
|
Zásobovací kapacita |
50 000 PCS/měsíc |
|
Minimální objednané množství |
1 PC |
|
Materiál |
Vysoce kvalitní ocel |
|
Technologie |
Přesné obrábění |
|
Povrch |
Úprava Anti-korozní nátěr |
|
Tvrdost |
HRC 48-52 |
|
Kvalitní |
Původní tovární standard |
|
Poprodejní-servis |
Plná podpora, online servis |
|
Barva |
Přizpůsobitelné |
|
Aplikace |
Rypadlo |
|
Přizpůsobitelné |
včetně přizpůsobených materiálů, povrchové úpravy a specifikací |
Výhody produktu

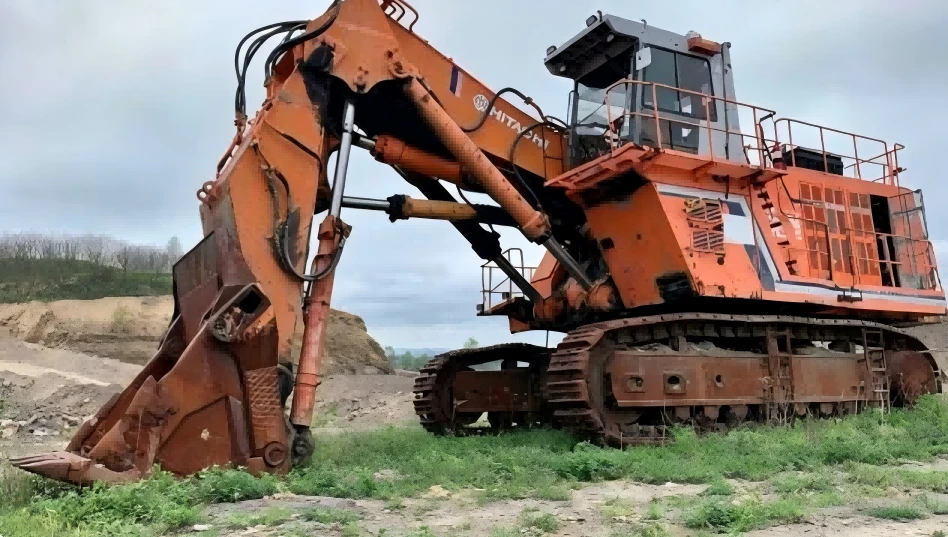

Hitachi eX1800
Specifikace:
Motor: Cummins QSK19C
Hrubý výkon: 746 kW
Čistý výkon: 672 kW
Provozní hmotnost: 180 000 kg
Podvozková dráha:
Boty: 47
Nosné válečky: 3
Pojezdové kladky: 8
Vliv předpětí šroubu na kruhovitost otvoru
Předpětí šroubu mírně deformuje vrtání válce a snižuje jeho zaoblení přibližně o 0,01 mm. Tato oválnost ovlivňuje vůli ložiska a hladkost otáčení. U sestav pásových kladek Hitachi použití sledu krouticího momentu a postupného zvyšování na konečnou hodnotu minimalizuje zkreslení vrtání a udržuje konzistentní vnitřní vůli.
Poloměr běhounu a koeficient tření v článku řetězu
Poloměr zakřivení běhounu přímo ovlivňuje koeficient valivého tření mezi článkem řetězu a povrchem válečku. Plochší poloměr zvětšuje kontaktní plochu a zvyšuje tření, zatímco ostřejší poloměr snižuje kontakt, ale zvyšuje místní tlak. Specifikace EX1800 používá jako základ pro vyvážený výkon poloměr 120 mm.
Tolerance rovinnosti montážního povrchu
Rovinnost montážního povrchu na rámu kolejnice musí být do 0,05 mm po celé ploše držáku. Odchylka za touto hranicí naklání váleček, což způsobuje nerovnoměrné zatížení ložisek a snižuje jejich životnost. Kontrola rovinnosti pomocí pravítka a spároměru před montáží zabraňuje předčasnému selhání ložiska.
Opotřebení příruby a migrace kontaktního napětí
Distribuce kontaktního napětí mezi přírubou válce a boční hranou patky pásu se mění s opotřebením příruby. Zpočátku je kontakt soustředěn blízko základny příruby; opotřebením se posouvá nahoru. Tento posun zvyšuje ohybový moment na patě příruby a může vést k prasknutí příruby, pokud není sledován pravidelnými kontrolami výšky.
Efektivita práce
Mění kontaktní úhel mezi přírubou a vodítkem spojky
Opotřebované plochy přírub mění úhel sklonu, pod kterým se vedení řetězu dotýká strany válečku. Strmější úhel zvyšuje boční tlak na čepy článku, čímž se urychluje opotřebení čepu-k-pouzdro. Měření výšky příruby každých 500 hodin umožňuje operátorům naplánovat výměnu dříve, než odchylka úhlu překročí přijatelné limity.
Ovlivňuje rotační odpor čepů řetězu
Poloměr běhounu válečku přímo ovlivňuje úhel ohybu každého řetězového čepu, když prochází přes opěrný bod. Větší poloměr snižuje úhel natočení čepu a snižuje třecí moment uvnitř pouzdra. To má za následek menší mechanický odpor a hladší artikulaci řetězu při souvislých otáčkách.
Ovlivňuje aktuální tah motoru pojezdu
S postupným zmenšováním vnějšího průměru válce vlivem opotřebení se mírně mění efektivní převodový poměr mezi řetězovým kolem a pásem. Tato změna zvyšuje požadavek na točivý moment motoru při stejné rychlosti pojezdu. U instalací vodicích kladek Hitachi pomáhají pravidelné kontroly průměru udržovat konzistentní odběr proudu motoru a zabraňují neočekávanému tepelnému přetížení.
Doporučení pro každodenní údržbu
Tříbodový protokol měření tloušťky běhounu
Pomocí číselníkového-měřiče tloušťky změřte hloubku běhounu ve třech polohách: uprostřed, na levém okraji a na pravém okraji povrchu běhounu. Zaznamenejte nejnižší hodnotu jako efektivní zbývající tloušťku. Pokud rozdíl mezi třemi naměřenými hodnotami překročí 0,8 mm, dochází k nerovnoměrnému zatížení, což vyžaduje kontrolu vyrovnání rámu kolejnice.
Výpočet míry opotřebení na základě provozních hodin
Vydělte celkové zmenšení průměru (v milimetrech) celkovým počtem provozních hodin od posledního měření, abyste získali průměrnou míru opotřebení za hodinu. Rychlost překračující 0,015 mm/h indikuje zrychlené opotřebení, často v důsledku abrazivních podmínek na zemi nebo nedostatečného mazání. Podle toho upravte intervaly údržby.
Odhad zbývající životnosti z údajů o výšce příruby
Změřte výšku příruby a porovnejte ji s novou specifikací dílu. Odečtěte aktuální výšku od minimální povolené výšky a poté vydělte historickou rychlostí opotřebení za 100 hodin. U sestav pásových kladek Hitachi tento odhad pomáhá plánovat plány výměny, aniž by se spoléhalo pouze na vizuální kontrolu.
Posouzení vůle ložisek pomocí testu axiálního tlačení-tahem
Připevněte číselníkový úchylkoměr na čelní plochu válce a pomocí hydraulického stahováku vyvíjejte axiální sílu 200 N střídavě v obou směrech. Zaznamenejte celkový konec-přehrávání. Pokud celkový pohyb překročí 1,2 mm, je opotřebení ložiska nadměrné a vyžaduje demontáž pro kontrolu a případnou výměnu.
KÁMEN
Stone je předním dodavatelem dílů strojírenských strojů a zaměřuje se na poskytování vysoce kvalitních{0}}dílů pro těžařské společnosti. Od svého založení v roce 2004 sídlíme v Šanghaji v Číně a vybudovali jsme vlastní značku STONE, která se stala důvěryhodnou volbou v tomto odvětví. Zavázali jsme se poskytovat různé díly, včetně buldozerů, bagrů a kolových nakladačů pro známé značky-, jako jsou Caterpillar a Komatsu. Naše produktová řada pokrývá celou řadu OEM dílů, jako napřPásový řetěz, Pásové válečky, Řetězové kolo, Lopaty bagru, radlice, válce rypadel, otočné kruhy a různé elektrické a hydraulické komponenty, abychom zajistili splnění přísných požadavků našich zákazníků na kvalitu a výkon.
kvalitní
let zkušeností
servis
hodinová záruka
Q＆A
Ovlivňuje opotřebovaný válec měření sklonu trati?
Ano. Snížený průměr válečku mění efektivní délku rozteče řetězu. Vždy měřte sklon s dráhou na rovném povrchu a plně podepřeným válečkem. Pokud ztráta průměru překročí 2 %, vyměňte válec před dalším měřením.
Proč kladka při jízdě vpřed vydává zvuky klepání?
Co způsobuje boční smyk trati při ostrých zatáčkách?
